Einführung in die Welt der Landklassen

26

landklassen_wissen

Landklassen sind wohl das am meisten unterschätzte Addon in der Flight Simulator-Welt. Ihre Anwesenheit nehmen wir als Selbstverständlichkeit wahr. Ich wette, die meisten Enthusiasten machen sich gar keinen Kopf darüber, wie sehr sie mit akkuraten Landklassen ihr Simulationserlebnis verbessern können. Heute gibt es eine kurze, bewusst rudimentäre Einführung in die Welt der Landklassen.

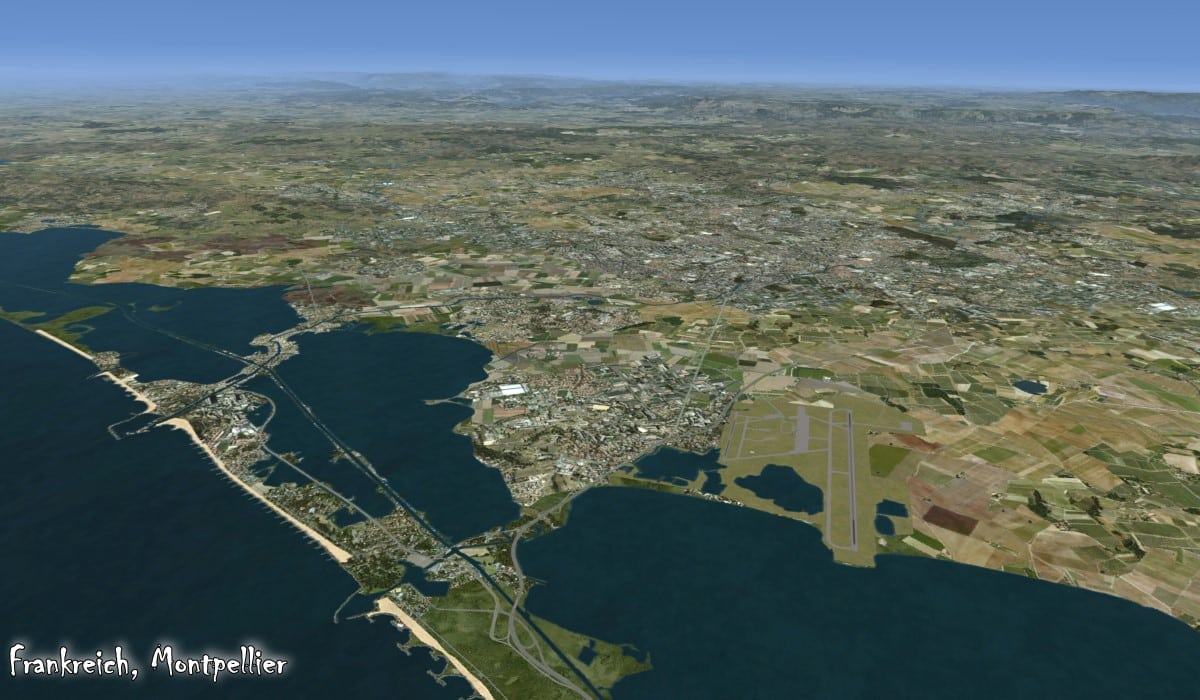

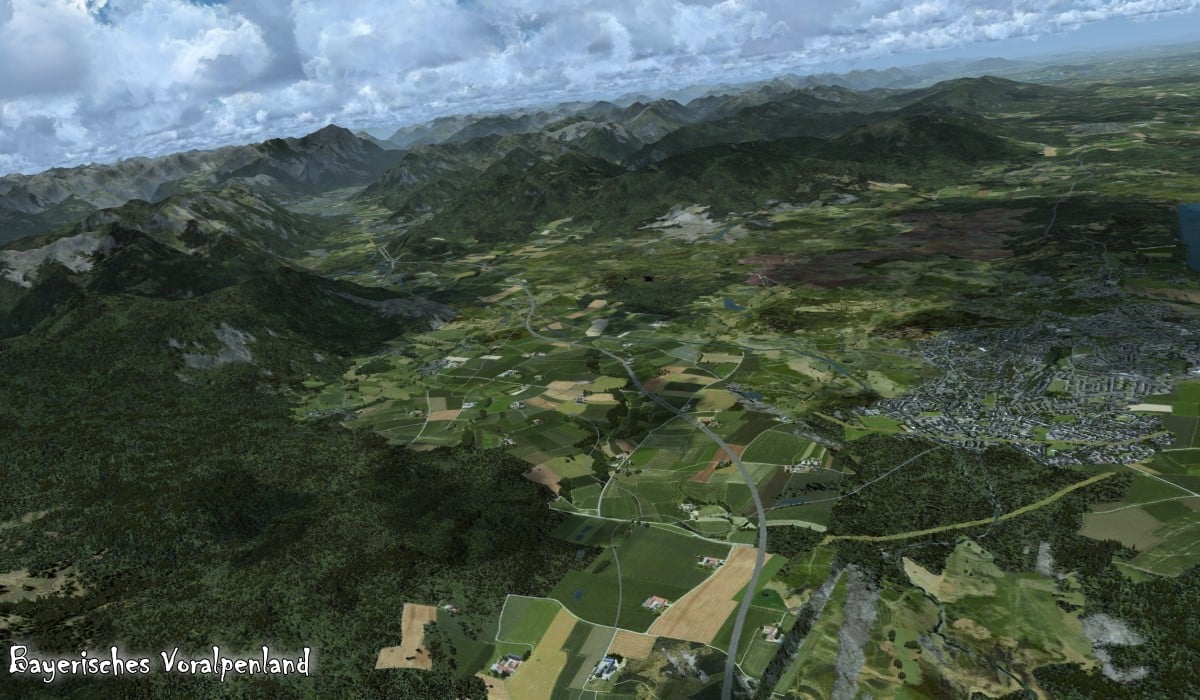

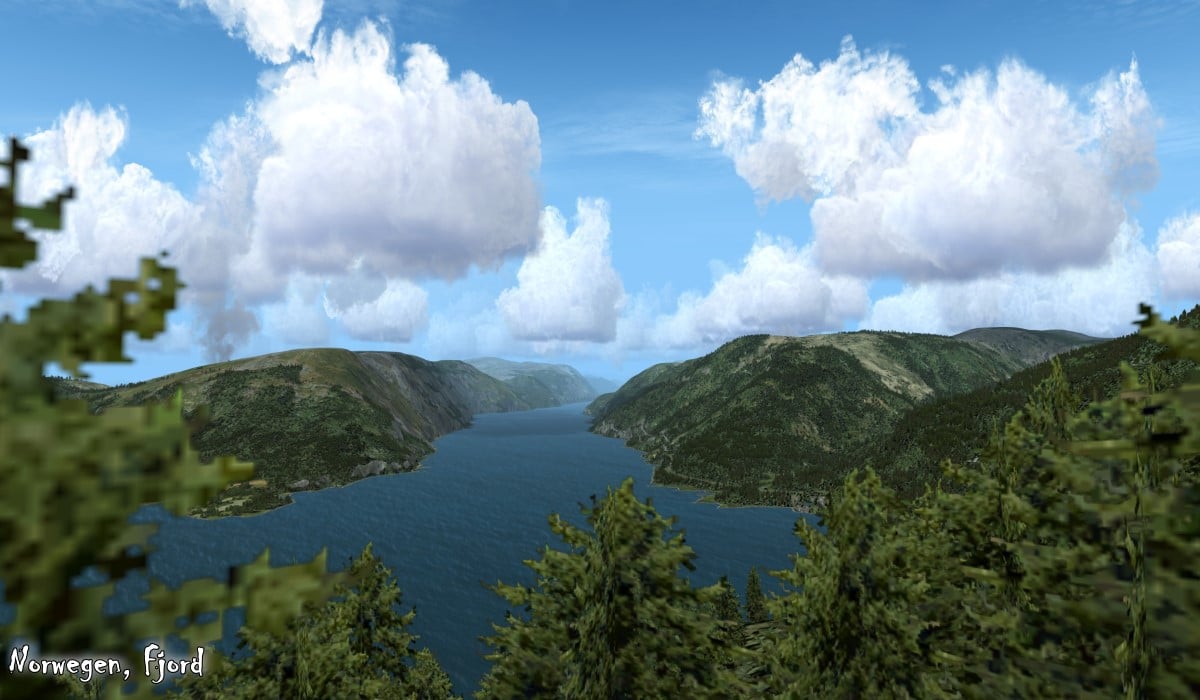

Zum Anfang: Eine Bildergalerie sagt mehr, als Tausend Worte!

Bei mir war es so: Landklassen fand ich höchst überflüssig! Wann immer möglich, versuchte ich für die Länder, die ich beflog, eine Flächenszenerie mit Luftbildtexturen zu ergattern. Mein Kalkül war klar: Nichts kann die Realität besser wiedergeben als ein Foto dieser! Je dreidimensionaler, desto besser: Luftbildszenerien gepaart mit vielen 3D-Objekten, also Autogen, ermöglichen “das” ultimative Flugerlebnis schlechthin. Das erschien mir auch jahrelang logisch: Schließlich haben die Flughafenszenerien schon seit vielen Jahren fotorealistische Bodentexturen, deswegen wollte ich auch unbedingt eine Fotoabdeckung zwischen Start und Ziel haben. Zugegebenermaßen war diese Logik auf
die Dauer recht kostspielig, aber was macht man nicht alles für sein Hobby?

So sieht die Technik aus:

Microsoft unterteilt den Globus in 24 verschiedene Landklassen-Regionen, die in der “Worldlc.bgl” abgespeichert sind. Deutschland belegt von Haus aus die Region “Europe Germanic”, in der Skandinavien, aber auch der Balkan und Anatolien zu finden sind.

Um unseren Planeten möglichst korrekt aussehen zu lassen, bedient sich Microsoft der Olson Land Classification Tabelle. In 147 Einträgen hat Olson versucht, das Erscheinungsbild der Erde zu klassifizieren. Dabei wurde jeder Oberflächenbeschaffenheit ein Schlüssel zugeteilt – und diese reichen von “Mischwald in kalten Zonen” über “Vorstadt in trockenem Gebiet” bis hin zu “Vulkanischem Fels”. Die Landklassen-Dateien tun nichts anderes, als diese Texturen so anzuordnen, dass ein vernünftiges und möglichst wirklichkeitsnahes Bild der Realität entsteht.
montpellier

Die Auflösung der Landklassen beträgt seit FS2004-Zeiten lediglich 1,2 Quadratkilometer! Die Hoffnungen der Szeneriedesigner, dass mit der Einführung des FSX oder gar von Prepar3D V2 diese unsinnige Limitation fallen wird, ist leider nicht eingetreten. Ein kleiner Exkurs an dieser Stelle: Szeneriedesigner haben dennoch die Möglichkeit, die Auflösung von Landklassen zu erhöhen, in dem sie die Landklassentexturen als Vektoren anlegen – also wie eine Vektorszenerie für Küstenlinien, Straßen, Eisenbahnlinien etc. Der Nachteil ist aber, dass das Datenvolumen dann seeehr hoch wird, weil in jeder Vektordatei die notwendigen Texturen abgespeichert sein müssten. Zwar würde man dadurch eine unbegrenzt hohe Auflösung erreichen, aber die Genauigkeit dieser Landklassen wäre ja immer noch sehr weit weg von einer Fotoszenerie. Und deswegen ist die Luftbildunterlage immer noch die erste Wahl für viele Szeneriedesigner…

fjord
Zurück zum Thema: Alle Szeneriedesigner, die mit Landklassen arbeiten, stehen also vor dem gleichen Dilemma. Die Qualität der Landklassen unterscheidet sich also nur noch dadurch, welche Texturzuordnung sie für die 1,2 Quadratkilometer großen Pixel wählen, sprich, ob sie dabei ein besseres Händchen als die Konkurrenten hatten. Und, ob die Designer wenigstens die 1,2 Quadratkilometer hohe Auflösung ausnutzen oder gar noch niedriger gehen, was aus großen Flughöhen sofort durch ständige Texturwiederholungen enttarnt würde.

Sind damit alle Probleme aus der Welt? Leider nein… Wer immer noch mit den Default-Texturen vom FSX unterwegs ist, wird mit einem neuen Problem konfrontiert: Microsoft hat in der Zuordnungstabelle für die Landklassen-Texturen ein paar Fehler drin. Die sind übrigens auch der Grund, warum unsere Heimat im FSX-Ursprungszustand wie eine Savannen- oder gar wie eine Wüstenlandschaft aussieht!Als Orbx im vergangenen Jahr an den FTX Global-Texturen gearbeitet hat, sind diese Fehler publik geworden: Das Designteam musste nämlich erstmal die Fehler in der Zuordnungstabelle beheben, bevor das Produkt veröffentlicht werden konnte. Und das ist auch der Grund, warum Orbx beim Erwerb von openLC Europe die FTX Global-Austauschtexturen vorschreibt, denn sonst würden viele Gebiete auch mit diesen Landklassen immer noch mit völlig falschen Texturen dargestellt werden.

Um am Beispiel von Deutschland zu bleiben: Erst nach der Korrektur sehen die Farben von Deutschland so aus, wie wir sie erwarten würden!

voralpen

Bleibt die Frage: Mit welchem Landklassen-Addon macht die Kombination mit den FTX Global-Austauschtexturen am meisten Sinn? Doch das klären wir an anderer Stelle…!
